型枠検査とは？寸法の許容値やチェック項目をわかりやすく解説

型枠検査とは【コンクリート打設前に行う重要な確認工程】

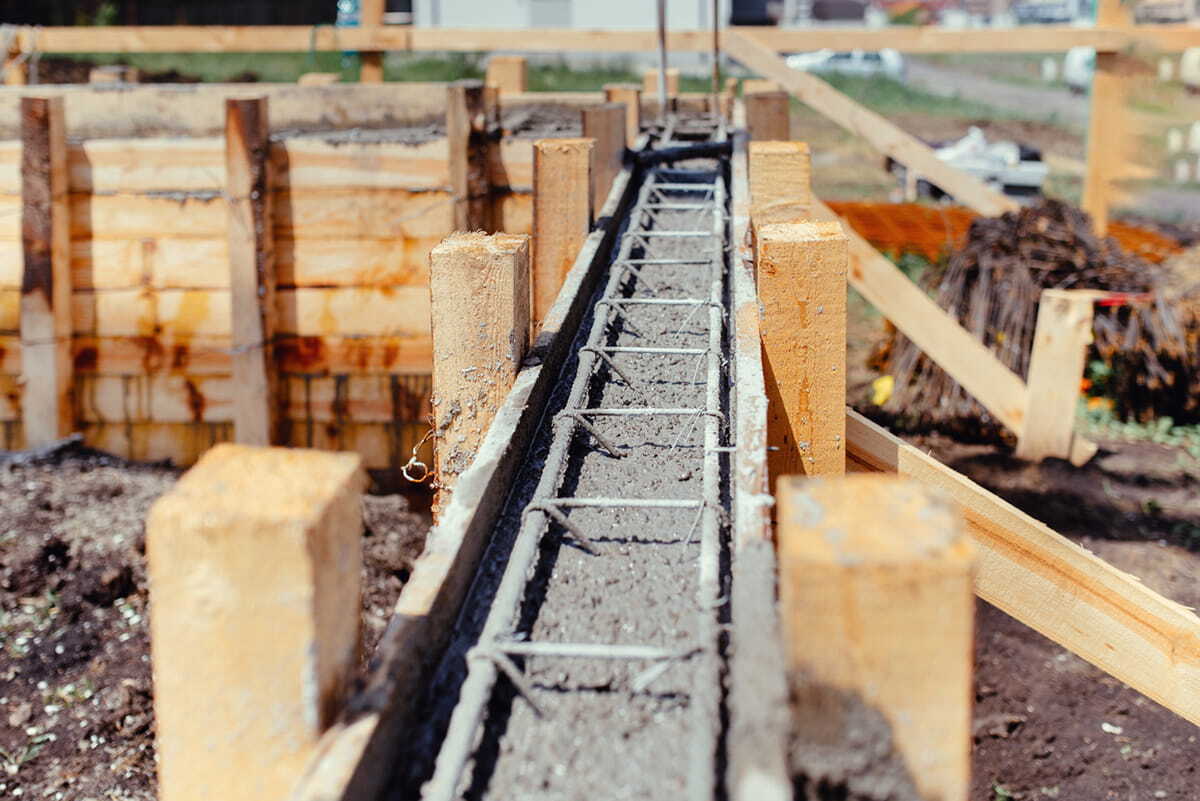

型枠検査とは、コンクリート打設前に、型枠が設計図どおりの位置・寸法・精度で施工されているかを確認する工程です。躯体の形状や寸法は型枠の精度に大きく左右されるため、わずかなズレでも仕上がりや構造性能に影響を及ぼす可能性があります。

現場では、打設前に社内確認を行ったうえで、監理者や関係者による検査に備えるのが一般的です。施工管理者は、図面との整合、各部寸法、通り、レベル、かぶり厚さ、埋込金物の位置などを事前に確認し、不具合があれば打設前に是正する必要があります。

型枠検査で問題が見つかった場合、内容によっては型枠の組み直しや部材の再調整が必要になります。軽微な是正で済むケースもありますが、位置ズレや寸法不良が大きい場合は、工程全体に影響を及ぼすこともあるため注意が必要です。

型枠検査が重要な理由

型枠検査が重要なのは、建物の品質・安全性・施工効率に直結するためです。

たとえば、型枠の位置や寸法にズレがあると、設計どおりの躯体寸法を確保できず、かぶり厚さの不足や断面欠損につながることがあります。こうした不具合は、耐久性や構造安全性に悪影響を及ぼすおそれがあります。

また、打設後に問題が発覚すると、補修やはつり、場合によっては大規模なやり直しが必要になることもあります。打設前の段階で確実に確認しておくことで、手戻りを防ぎ、工期やコストへの影響を最小限に抑えやすくなります。

現場担当者や施工管理者にとっては、検査を通すこと自体が目的ではなく、打設後に問題を残さないことが重要です。そのためにも、型枠検査は品質管理の要となる工程といえます。

型枠検査における寸法の許容値とJASS 5との関連

型枠検査では、部材の位置や断面寸法、通り、レベルなどが、定められた許容差の範囲内に収まっているかを確認します。基準として参照されることが多いのが、JASS 5（建築工事標準仕様書・同解説 鉄筋コンクリート工事）です。

また、現場ごとの仕様書や設計図書、公共建築工事標準仕様書などでも、これらに準じた基準が採用されることがあります。実際の検査では、設計図書で求められる寸法や精度を前提に、各部が許容差内に収まっているかを確認することが大切です。

以下の表は、型枠検査でチェックされる主な部位と許容値の目安です。現場で確認すべきポイントを整理する際の参考にしてください。

なお、基礎の断面寸法については、JASS 5上は-10mm～+50mm程度が目安とされる一方、実務上は断面不足を避けるため、より厳しく管理する場合もあります。

許容差を超えた場合、次のようなリスクがあります。

• かぶり厚さ不足による耐久性の低下
  型枠や鉄筋の位置にズレがあると、必要なかぶり厚さを確保できず、鉄筋が錆びやすくなります。結果として、中性化やひび割れ、剥離・剥落などの劣化につながるおそれがあります。
• 躯体寸法の不良による後工程への影響
  柱・壁・梁・基礎などの寸法にズレがあると、仕上工事や建具、設備配管の納まりに支障が出ることがあります。打設後に不具合が見つかると、補修や調整の手間が大きくなります。
• 開口や埋込金物の位置ズレによる設備・仕上工事への支障
  開口やスリーブ、埋込金物の位置が図面どおりでないと、設備配管や取付部材が予定どおりに施工できなくなる場合があります。その結果、追加工事や施工手順の変更が必要になることがあります。
• 是正作業による工期遅延や追加コストの発生
  検査で不適合が見つかると、型枠の修正や組み直しが必要になることがあります。是正内容によっては打設予定の変更にもつながり、現場全体の工程やコストに影響を及ぼします。

そのため、型枠は組立完了後だけでなく、組立途中や組立直後の段階でもこまめに確認し、早めにズレを修正することが大切です。

型枠検査におけるチェック項目の例

型枠検査では、図面と照らし合わせながら複数の項目を確認します。ここでは、現場担当者や施工管理者が特に押さえておきたい主なチェック項目を紹介します。

• かぶり厚さのチェック：基準と許容範囲の確認
• 型枠の位置・通り・垂直・水平のチェック：寸法精度と施工精度の確認
• 開口・スリーブ・埋込金物のチェック：位置・数量・固定状況の確認
• アンカーボルトのチェック：位置・突出長さ・固定状況の確認
• 型枠内の清掃チェック：異物残りや打込み不良の防止確認

かぶり厚さのチェック：基準と許容範囲の確認

かぶり厚さとは、鉄筋表面からコンクリート表面までの最小距離のことです。かぶり厚さが不足すると、鉄筋が錆びやすくなり、耐久性や耐火性の低下につながります。

型枠検査では、スペーサーの設置状況や鉄筋位置を確認し、所定のかぶり厚さが確保できる状態かをチェックします。図面どおりに見えても、配筋の寄りや型枠のズレによって不足することがあるため、実測確認が重要です。

かぶり厚さは、火災発生時の熱から鉄筋を守るうえで重要です。柱・梁などの最小かぶり厚さは建築基準法施行令第79条で定められており、これを下回った場合は是正が必要です。

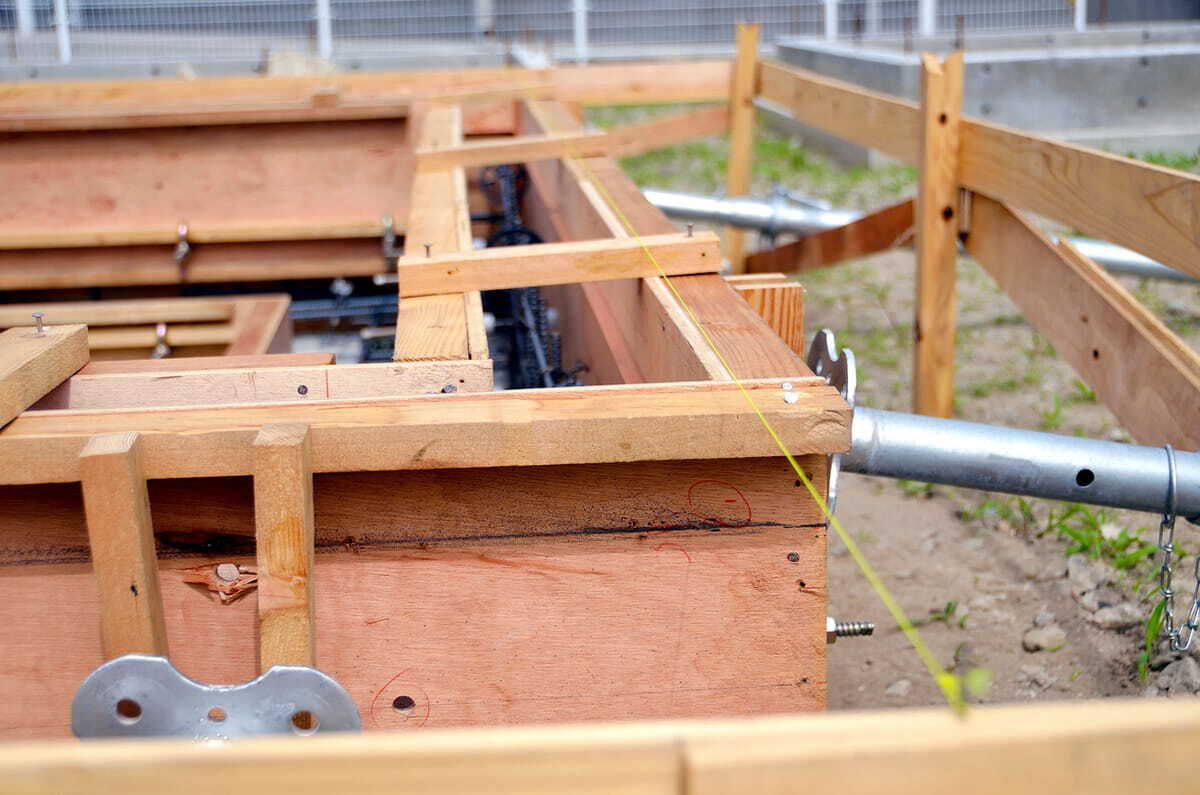

型枠の位置・通り・垂直・水平のチェック：寸法精度と施工精度の確認

型枠の通りや垂直、水平が確保されていないと、打設後の躯体に傾きや膨らみ、寸法不良が生じる原因になります。

柱・壁・立ち上がりなどは、通り芯からのズレ、幅、高さ、倒れの有無を確認します。レーザーレベルや下げ振り、スケールなどを用いて、図面どおりの位置・寸法・精度になっているか、打設時の圧力で変形しない状態になっているかも確認することが大切です。

開口・スリーブ・埋込金物のチェック：位置・数量・固定状況の確認

設備配管や仕上工事に関わる開口、スリーブ、埋込金物は、位置ズレが後工程に大きく影響しやすい部分です。

打設後に修正しようとすると、はつりや追加工事が必要になることもあるため、型枠検査の段階で確実に確認しておきましょう。設計図、設備図、施工図を照合し、位置・数量・固定状況に問題がないかを確認します。

アンカーボルトのチェック：位置・突出長さ・固定状況の確認

アンカーボルトは、土台や各種部材の固定に関わる重要な部材です。検査では、位置、間隔、突出長さ、傾き、固定状況などを確認します。

アンカーボルトのズレや傾きがあると、後工程で部材が正しく納まらない原因になります。打設時に動かないよう、事前にしっかり固定されているかも重要な確認ポイントです。

必要に応じて、土台や取付部材との納まりを踏まえ、適切な突出長さや隙間が確保できるかも確認しておきましょう。

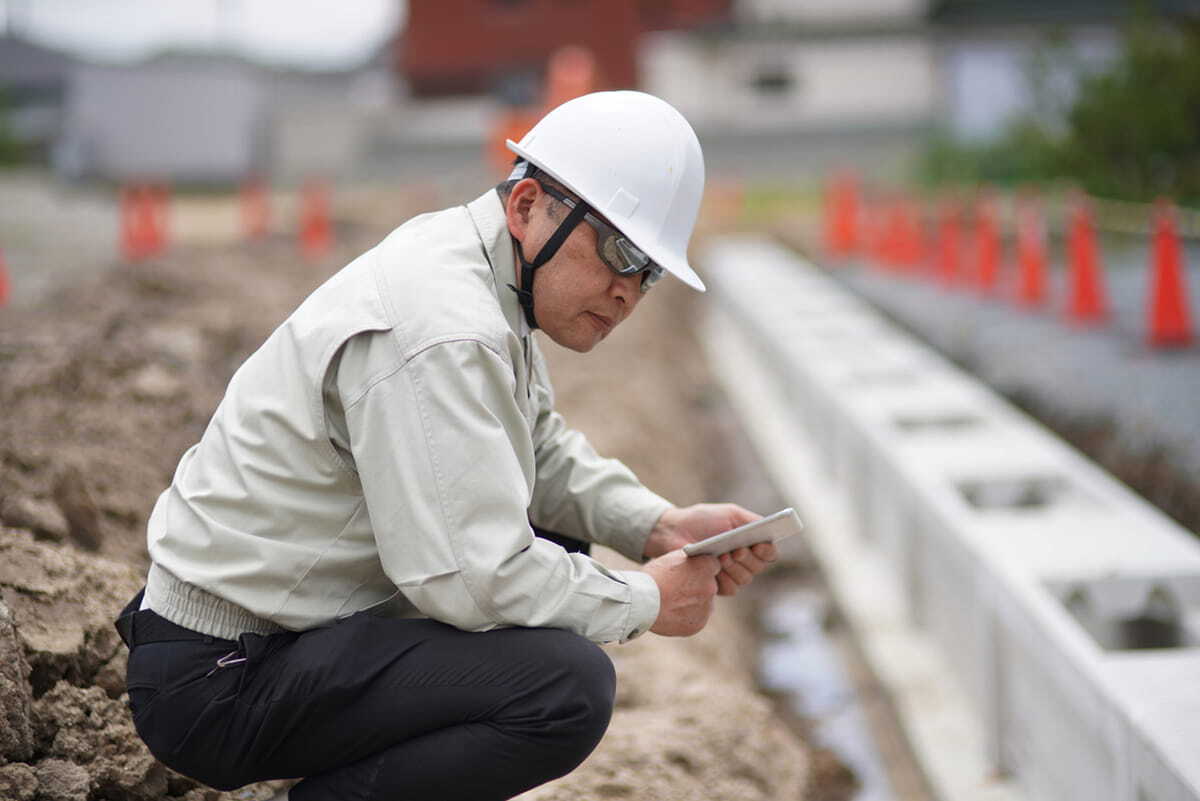

型枠内の清掃チェック：異物残りや打込み不良の防止確認

型枠内に木片、釘、番線、切りくず、泥、水たまりなどが残っていると、豆板や打込み不良、仕上がり不良の原因になります。

そのため、打設前には型枠内を入念に清掃し、異物が残っていないかを確認します。特に壁や梁、基礎の隅部などはごみがたまりやすいため、見落としがないよう注意が必要です。

また、木片や番線だけでなく、サビや油汚れなど、コンクリートの付着や仕上がりに影響する要因がないかも確認が必要です。

型枠検査をスムーズに進めるためのポイント

型枠検査をスムーズに進めるには、事前準備や関係者間の連携、適切なツールの活用が重要です。ここからは、実務で役立つポイントを紹介します。

• 検査前の自主チェックを徹底する
• チェックリストを活用する
• 型枠検査チェックリストのサンプル
• 関係者との事前共有を行う
• 測定機器やデジタルツールを活用する
• レーザーレベル・トータルステーションを活用する
• デジタル記録を導入する

検査前の自主チェックを徹底する

監理者や関係者による検査前に、現場側で自主チェックを行っておくことが大切です。図面と現場を照らし合わせながら、寸法、通り、レベル、開口、埋込物、清掃状況などを確認し、不備があれば事前に是正します。

この段階で問題を潰しておくことで、検査時の指摘を減らし、手戻りを防ぎやすくなります。

また、型枠内の清掃はコンクリート打設の直前ではなく、検査前までに済ませておきます。木片や釘、油汚れなどの異物が残っていない状態にしておくことが大切です。

こうした準備を整えておくことで、検査時の手戻りや指摘事項を減らし、全体の品質管理が安定しやすくなります。

チェックリストを活用する

確認項目が多い現場では、担当者ごとの確認漏れを防ぐためにもチェックリストの活用が有効です。

たとえば、以下のような項目を整理しておくと実務で使いやすくなります。

• 通り・位置
• 寸法・幅・高さ
• 垂直・水平
• かぶり厚さ
• 開口・スリーブ
• 埋込金物・アンカーボルト
• 型枠の締付け・固定状況
• 型枠内清掃

確認結果を記録として残しておけば、検査対応だけでなく、社内共有や是正管理にも役立ちます。

型枠検査チェックリストのサンプル

確認漏れを防ぐには、実際の確認項目を一覧化しておくことが有効です。以下は、型枠検査で活用しやすいチェックリストのサンプルです。

関係者との事前共有を行う

検査当日に慌てないためには、関係者との事前共有も欠かせません。立会い時間、確認範囲、指摘事項への対応フローなどを事前に整理しておくことで、現場での混乱を防ぎやすくなります。

立会い時間や確認段取りに遅延が発生すると、その後の工程全体に影響が及ぶため、時間管理を徹底しましょう。

また、設備業者や鉄筋業者など、関連する協力会社との認識合わせも重要です。開口や埋込物は他工種と関係することが多いため、事前調整が不足していると後工程に影響が出やすくなります。

検査箇所と確認の順序についても、事前に検査員と施工側で打ち合わせを行います。かぶり厚さやアンカーボルト位置といった重要な部位は、確認方法や測定箇所を具体的にすり合わせておきましょう。

主要なチェックポイントと進行順序を共有しておくことで、検査当日の中断や行き違いを防ぎやすくなります。

測定機器やデジタルツールを活用する

レーザーレベルやトータルステーションなどの測定機器を活用すると、位置やレベルの確認を効率的かつ正確に行えます。人の手だけに頼るよりも測定精度が安定しやすく、確認作業の効率化にもつながります。

また、写真記録や検査結果をデジタルで残せるツールを使えば、確認内容の共有や是正指示もスムーズになります。複数現場を担当する施工管理者にとっては、記録の整理や報告の手間を減らすうえでも有効です。

レーザーレベル・トータルステーションを活用する

レーザーレベルやトータルステーションを使うと、基礎天端の高さや通り芯、アンカーボルトの位置を短時間で確認できます。人の手だけで測る場合と比べて、ばらつきが少なく、測定精度も安定します。その結果、レベル不良や位置ズレによるやり直しを減らし、現場の負担軽減にもつながります。

デジタル記録を導入する

検査結果や写真をデジタルツールでその場で記録すると、手書きや紙の書類を整理する時間を減らせます。現場で撮影した画像にコメントを付けて保存・共有できるため、手戻りや記録漏れの防止にも役立つでしょう。

さらに、こうしたデジタル記録を「SynQ Remote（シンク・リモート）」のような遠隔支援ツールと組み合わせることで、現場とオフィスをリアルタイムでつなぐ基盤になります。離れた場所からでも検査の状況や指示内容を共有しやすくなり、業務全体の効率化につながります。

複数現場の型枠検査には遠隔確認の活用も有効

施工管理者が複数現場を担当している場合、すべての検査や立会いに直接足を運ぶのが難しいこともあります。移動時間が長くなるほど、確認や判断のタイミングが遅れ、現場対応に負担がかかりやすくなります。

そのような場面では、遠隔で現場状況を確認できる仕組みを取り入れることで、確認のスピードと対応効率を高めやすくなります。たとえば、現場と事務所をリアルタイムでつなげば、その場で指示や判断を出しやすくなり、手戻りの防止にもつながります。

「SynQ Remote（シンク・リモート）」導入で型枠検査をもっとスムーズに！

型枠検査は、コンクリート打設前に建物の品質を左右する重要な工程です。現場担当者や施工管理者は、寸法、通り、レベル、かぶり厚さ、開口、アンカーボルト、清掃状況などを事前に確認し、不備があれば打設前に是正する必要があります。

一方で、複数現場を管理していると、すべての検査に現地対応するのは簡単ではありません。そうした課題の解決に役立つのが、「SynQ Remote（シンク・リモート）」です。

SynQ Remoteは、現場と遠隔地をリアルタイムでつなげる現場特化型のビデオ通話ツールです。映像を見ながら指示を出せるため、離れた場所からでも確認や判断を行いやすくなります。図面共有や記録の補助機能もあり、現場での確認精度とコミュニケーション効率の向上に役立ちます。

移動時間の削減、確認の迅速化、判断待ち時間の短縮を図りたい場合は、型枠検査の運用改善策のひとつとして導入を検討してみるとよいでしょう。
