排水勾配とは？計算方法や排水設備等工事完了届の流れを解説

排水勾配とは

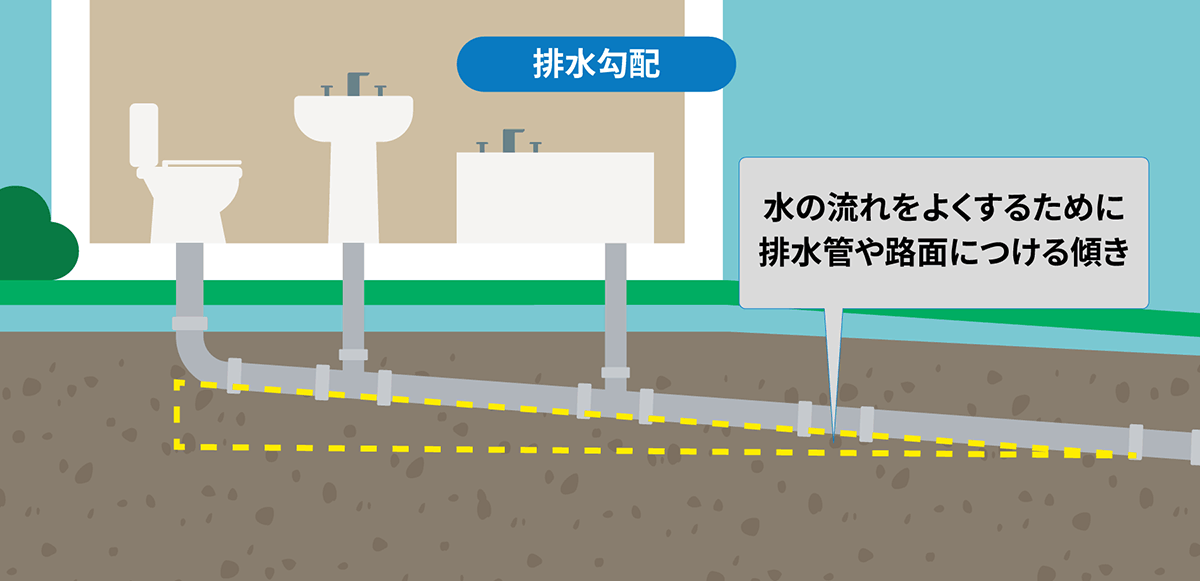

排水勾配とは、水の流れをよくするために排水管や路面につける傾きのことです。

勾配を管径に応じた基準値以上に設定すれば、建物の劣化や環境汚染を防ぐことが可能です。ここでは、排水勾配の定義や重要性を確認します。

• 排水勾配の定義：水を流すための傾き
• 排水勾配の目的：水の流れをよくする
• 水勾配の重要性：環境への配慮

排水勾配の定義：水を流すための傾き

排水勾配は配管や路面、屋根などに設ける傾きで、その単位には%や‰（パーミル）が用いられます。たとえば、1/100勾配は水平100cmに対して1cm下がる傾きを意味します。

勾配がゆるすぎると水の流れが悪くなり、配管内に汚物溜まりが発生します。一方、勾配が急すぎると水の流れが速くなり、管内部が摩耗したり接合部が損傷したりします。

勾配不足は排水不良や管損傷の原因になるため、正しい知識を持って施工する必要があります。

排水勾配の目的：水の流れをよくする

排水勾配を設ける目的は、水をスムーズに流して詰まりや逆流を防ぐことです。適切な勾配は、汚水の滞留や、配管や構造物の損傷を防止します。

排水勾配の重要性：環境への配慮

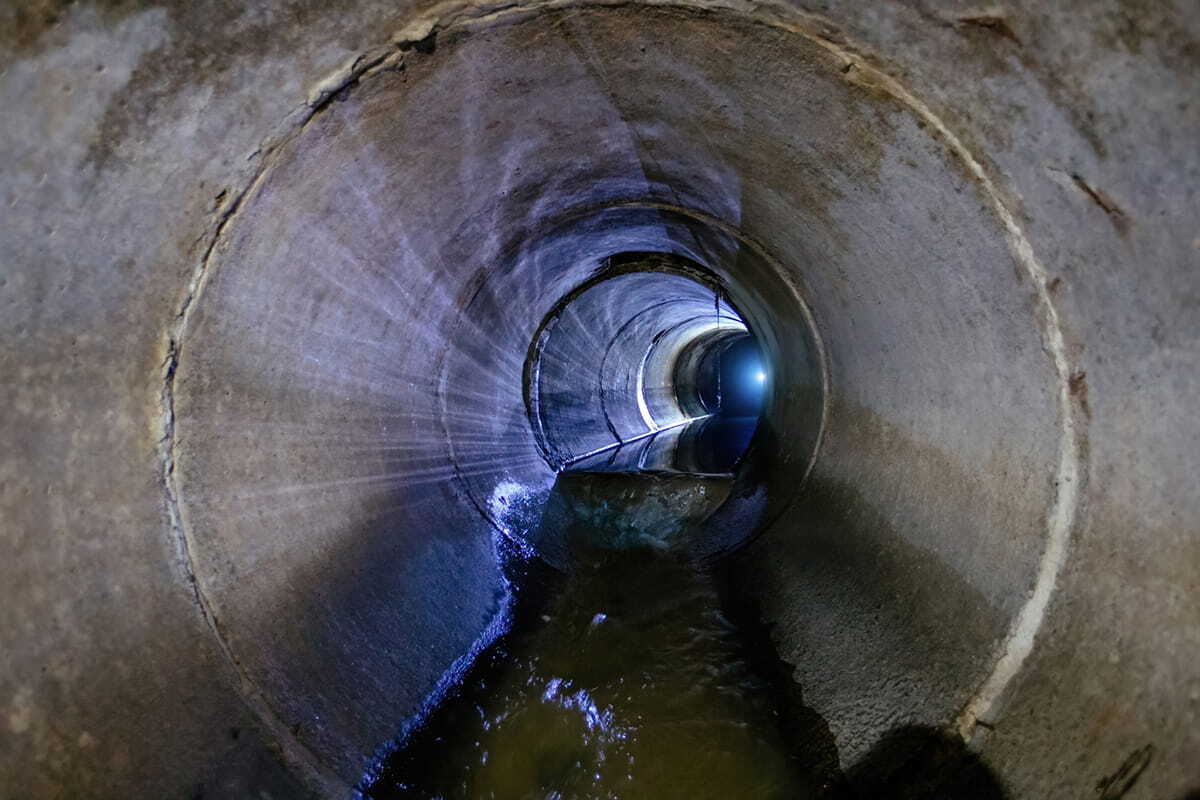

正しい勾配設定は、汚染物質が滞留せず、河川や土壌への負荷を減らせます。

また環境面での効果を維持するには、施工後の「排水設備等工事完了届」による検査が欠かせません。完了検査で勾配を確認しておけば、長期的に安定した排水性能を保てます。

完了検査について詳しくは「▶建築の完了検査とは？必要書類や注意点・法改正による影響を解説」をご覧ください。

排水勾配の種類と基準

排水勾配には、管径や用途に応じた種類と基準があります。適切な勾配を選ぶため、配管の場所や管の太さを理解しておきましょう。

• 適用範囲と配管種別
• 種類：50mm・75mm・100mm
• 基準：小口径の管ほど勾配を大きくする

適用範囲と配管種別

排水管の種類は、「屋内配管」と「屋外配管」の二つに分かれます。屋内配管は、台所や浴室、洗面所、トイレなどから出る排水を流す配管です。一方の屋外配管は、宅地内で下水道の接続部まで地中に埋めた配管を指します。

下水道システムには「合流式」と「分流式」があり、どちらを採用するかは自治体によって異なります。合流式は汚水と雨水を同じ管で流す方式で、分流式は汚水管と雨水管を別々に設ける方式です。

また、配管の材質には、塩ビ管(VP管・VU管)や鋳鉄管、ポリエチレン管などがあり、材質によって必要な勾配が変わります。

種類：50mm・75mm・100mm

排水管には主に、内径50mm・75mm・100mmの3つのタイプがあります。

このうち、75mm管は広い勾配範囲でバランスの取れた流速を保てるため、近年使われることが増えているタイプです。

基準：小口径の管ほど勾配を大きくする

管径と最小勾配の関係は、「日本下水道協会」の基準で定められています。管径が小さいほど、大きな勾配が必要となります。小さな管は詰まりやすいため、勾配を大きくして流速を確保する必要があるためです。

施工時には下記基準表を確認し、管径に応じた適切な勾配を設定しましょう。

排水勾配の設計の要点と計算の仕方

排水勾配の設計では、排水勾配の落差は次の式で求めます。

勾配を計算するには、起点・終点の高さを決めてから設計していく必要があります。

ここでは、排水勾配の設計方法を以下のように段階的に解説します。

• 必要な落差を計算
• 起点と終点の高さを決める
• 終点から起点の高さを決める

必要な落差を計算

落差を求める基本の計算式は「Δh=L×勾配」です。

この式を使えば、配管の長さと勾配から必要な高低差を算出できます。以下の2つの例で、管径ごとの計算方法を確認しましょう。

このように、管径が大きくなると勾配は緩やかでよいため、同じ距離でも必要な落差は小さくなります。

起点と終点の高さを決める

配管の起点高と終点高を決めるとき、下流側の接続先を基準に考えます。公共下水道の受け口ますの底面高さを基準にして、そこから逆算して起点高を設定します。

排水桝は、建築物の外壁から1.5m以内に設置するのが原則です。この距離を守ることで、配管の点検や清掃がしやすくなります。

終点から起点の高さを決める

実際の設計では、終点(公共下水道の受け口ます)の底面高さは決まっています。そこから逆算して起点の高さを決めます。

たとえば、終点の底面高さが地盤面から-50cmの位置にあり、必要な落差が6.8cmの場合、起点は-43.2cm(-50cm+6.8cm)以上の高さに設定します。

この計算を正確に行うことで、適切な流速を確保し、詰まりや逆流を防げます。

排水勾配の現場測量・施工管理

勾配のずれは詰まりや逆流の原因となるため、排水勾配の測量と施工管理が重要です。ここでは、現場測量・施工管理の流れを解説します。

• 墨出し・レベル出
• 床下・地中配管の施工順序
• 継手・支持方法
• 雨天・地下水・軟弱地盤への対
• 品質管理：通水試験

墨出し・レベル出し

墨出しやレベル出しでは、オートレベル、レーザーレベル、勾配計を使い分けます。それぞれの機器には得意な測定範囲があるため、現場の状況に応じて選びます。

オートレベルは、高低差を精度高く測定できる機器です。基準点からの高さを読み取り、配管の起点と終点の高低差を確認します。精度は±1mm程度で、長距離の測量に適しています。

レーザーレベルは、水平線を瞬時に検出できる機器です。回転するレーザー光で基準面を作り、複数の地点で同じ高さを素早く出せます。作業効率が高く、広い現場での墨出しに向いています。

そして勾配計(スラント)で、傾斜面の角度を直接測定します。配管に当てて勾配を読み取れるため、施工中の勾配確認に便利です。

床下・地中配管の施工順序

床下や地中の配管施工は、以下の順序で進めます。

各工程を丁寧に行うことで、配管の沈下・勾配のずれを防ぎます。

継手・支持方法

配管を固定するため、サドルを約1〜1.5m間隔で設置します。サドルは配管の下に敷く受け台で、荷重を分散させて管を保護します。

吊り金具は約2〜3m間隔で取り付けます。天井や壁に固定した吊り金具で配管を支え、たわみや振動を防ぎます。

排水管の埋設深さは、最低でも20cm以上の土被りが必要です。土被りが不足すると、地上からの荷重で管が破損する恐れがあります。寒冷地では凍結深度を考慮して、さらに深く埋設します。

雨天・地下水・軟弱地盤への対応

雨天時や地下水が多い現場では、仮排水設備で地下水を排除します。水が溜まったまま施工すると、地盤が緩んで管が沈下するからです。

管を布設した後は、十分な転圧で埋戻しを行います。埋戻し土の含水比を適切に保ち、締固め度が95%以上になるまで転圧します。

転圧が不十分だと、地盤が沈んで管の勾配が狂う恐れがあります。特に軟弱地盤では、地盤改良や置換えを行ってから配管を設置しましょう。

品質管理:通水試験/水張り試験/カメラ調査

施工後は、通水試験、水張り試験、カメラ調査を必要に応じて実施します。これらの試験により、「勾配が正しく取れているか」「漏水がないか」を確認できます。

通水試験では、実際に水を流して排水状況を確認します。流れが滞留せず、スムーズに排水されれば勾配は適切です。流れが遅い箇所があれば、勾配不足や詰まりの可能性があります。

水張り試験では、管内に水を満たして漏水の有無を調べます。一定時間後に水位が下がっていなければ、接続部に漏れはありません。水位が下がる場合は、接続部を再確認します。

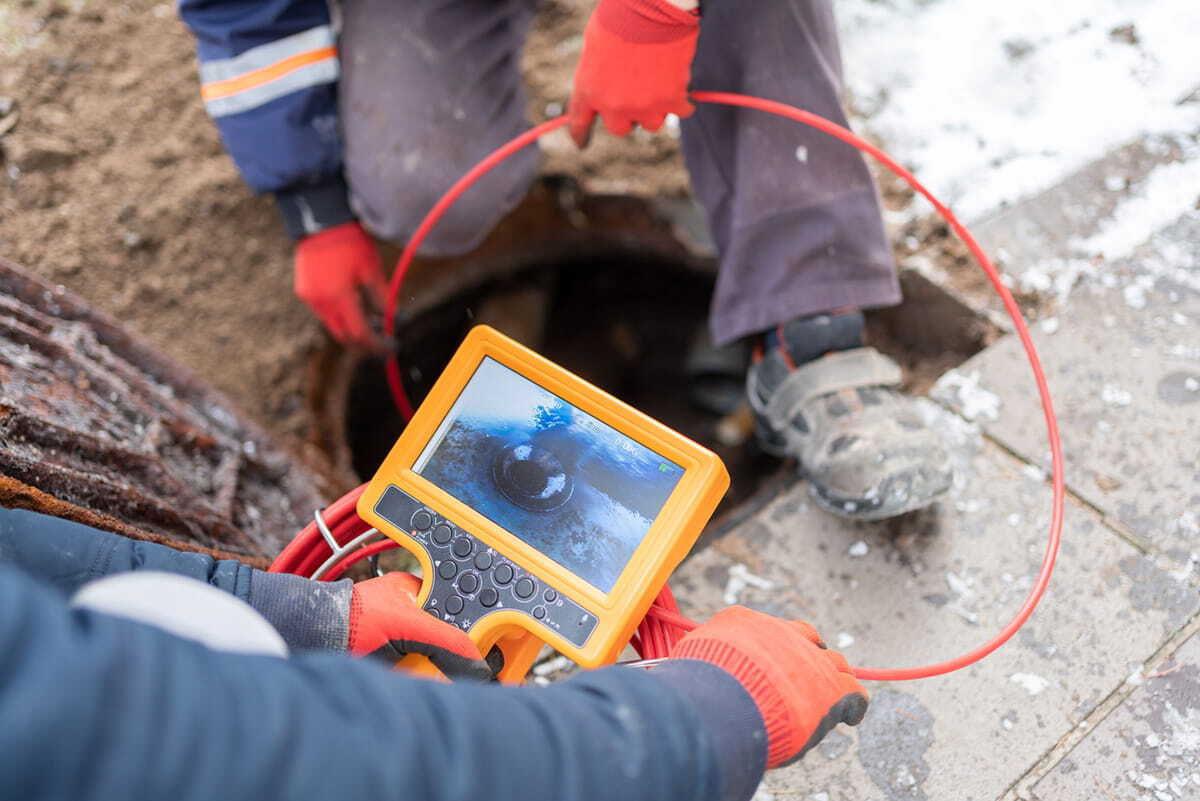

たとえば、カメラ調査では、管内の状態を映像で記録します。管内カメラを挿入し、管の損傷や継手のずれ、異物の有無を確認します。映像は記録として保存し、竣工図書に添付します。

排水勾配の施工・注意点

排水勾配の施工では、トラップの設置、凍結対策、排水エルボの配置といった細かな注意点があります。

• トラップを設置する
• 凍結対策を行う
• 排水エルボの数を少なくする

トラップを設置する

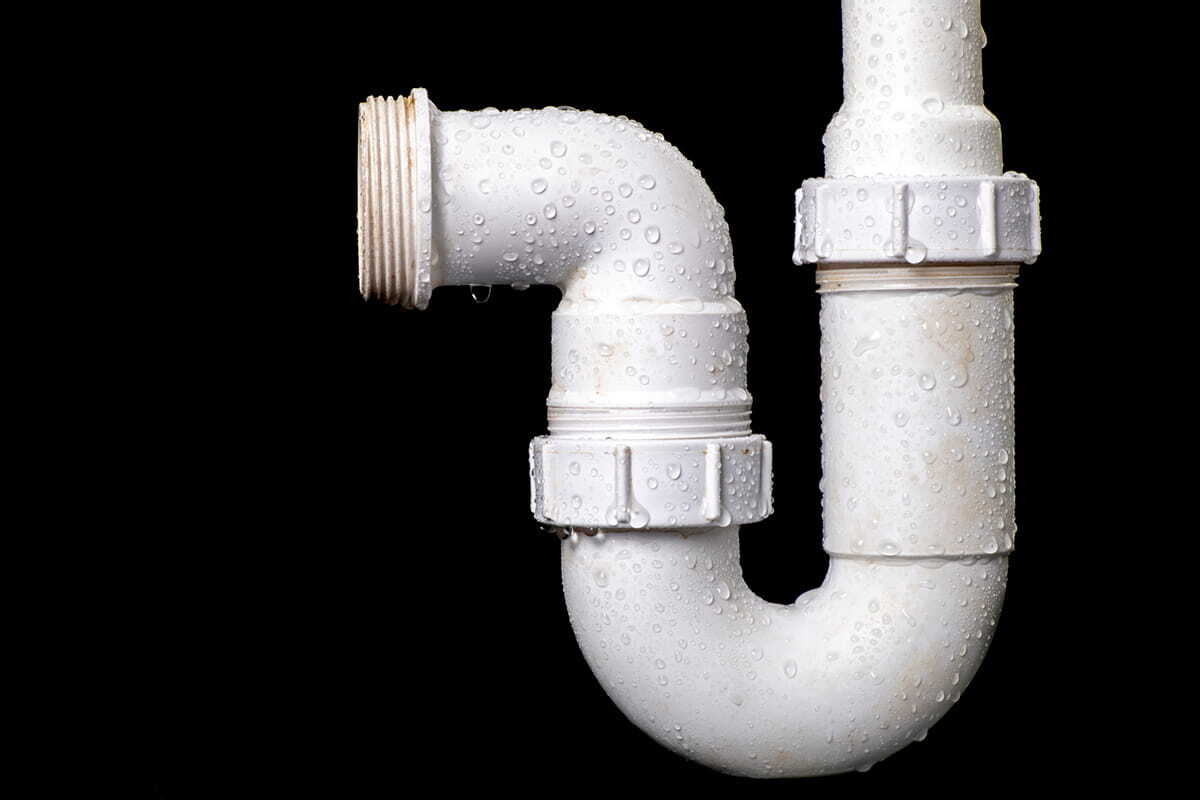

トラップは封水機能により、排水管または公共下水道からガス、臭気が屋内に侵入するのを防止するために設ける器具です。排水口から流れてきた水がトラップ内にたまると、この封水が下水管からのガス・臭気の侵入を遮断します。

トラップの材質は、耐食性があり吸水しない滑らかなもの（金属製やプラスチック製など）を選びます。

洗面台などの器具自体にトラップがある場合、排水管のトラップは不要です。二重トラップになると、流れが悪くなって詰まりの原因となります。

なお、トイレにはトラップを設けません。水洗便器は便器内部に洗浄水封構造を備えているからです。

凍結対策を行う

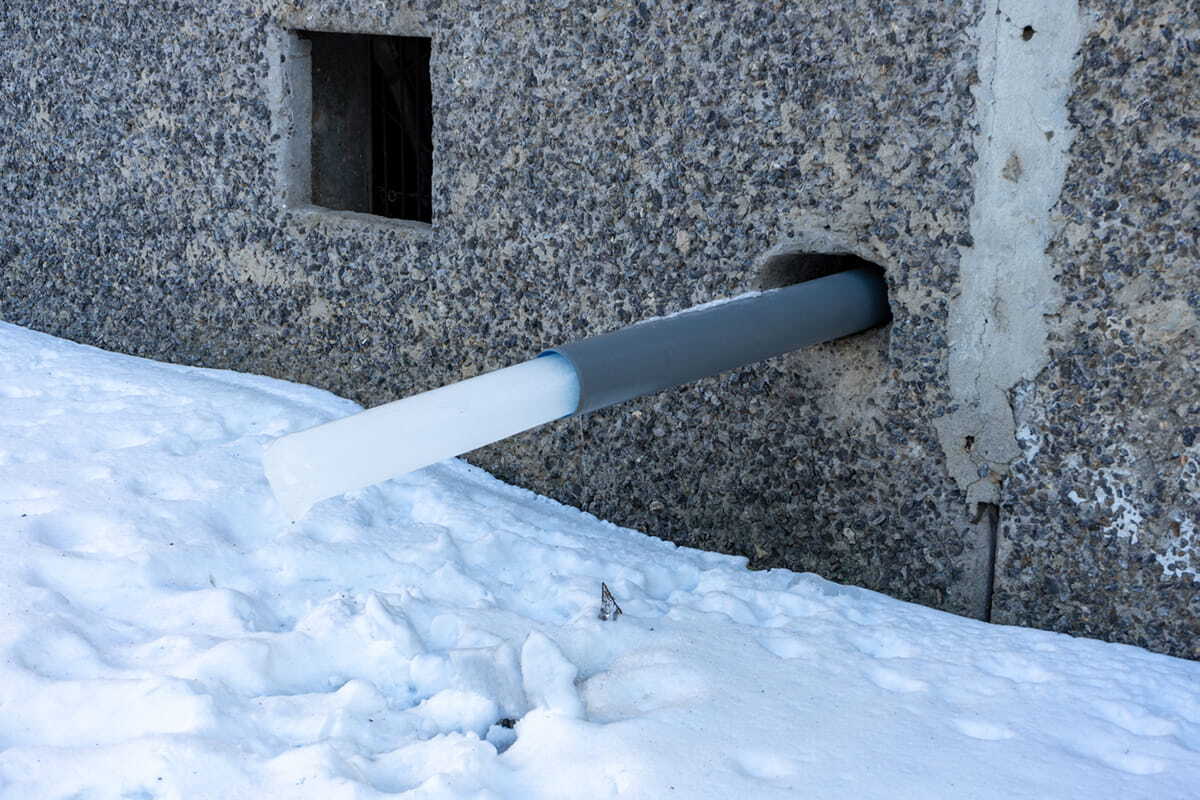

排水管は、最低でも20cm以上の深さに埋めます。寒冷地では地表に近すぎると凍結の恐れがあるため、凍結深度を考慮してさらに深く埋設します。

その際、凍結による管破損を防ぐため、屋外配管は保温材で覆います。保温材には、筒状のウレタンフォーム製やシート状の発泡ポリエチレン製があり、吸水性のない素材を選びましょう。

排水エルボの数を少なくする

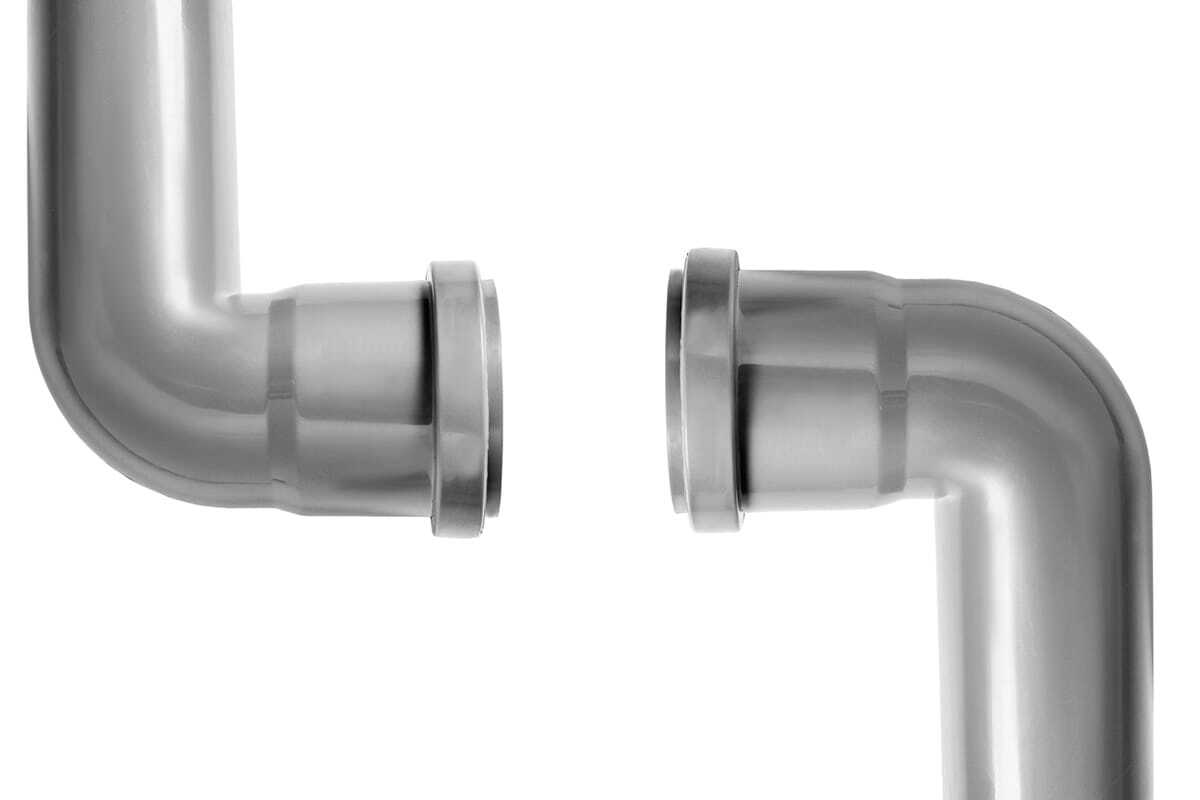

排水エルボとは、排水管に設ける曲がり管のことです。エルボが多いと流速が落ち、汚れや詰まりの原因になります。

配管ルートを計画する際は、できるだけエルボの数を減らし、直線的な経路を選びます。

やむを得ずエルボを使う場合は、小曲りよりも大曲りのものを選んでください。大曲りエルボは、流速の低下を抑える設計になっており、汚物が滞留しにくいためです。

排水勾配の法規・基準・自治体手続きについて

排水勾配の設計・施工は、複数の法規制と基準に従う必要があります。主な法律は下水道法と建築基準法で、これに各自治体の基準が加わります。ここでは、排水勾配を設計・施工する際に注意すべき法規制・基準を解説します。

• 下水道法関連(民間排水設備の接続・検査)
• 建築関連の技術基準・指針(設備設計の一般原則)
• 自治体「排水設備工事指針」への準拠が必須(地域差あり)
• 指定工事店制度の有無と役割(自治体指定業者による施工・申請)

下水道法関連(民間排水設備の接続・検査)

公共下水道の供用開始地域では、土地所有者に排水設備の設置義務があります(下水道法第10条)。

排水管の勾配については、下水道法施行令第8条第5項で「やむを得ないとき以外は1/100以上」と規定されており、これは全国一律の最低基準です。

建築関連の技術基準・指針(設備設計の一般原則)

排水配管設備には、「排出すべき雨水または汚水の量及び水質に応じ、有効な容量、傾斜及び材質を有すること」が求められます(建築基準法施行令第129条の2の4第3項)。この規定は、排水設備全般の性能基準を示したものです。

自治体「排水設備工事指針」への準拠が必須(地域差あり)

施工にあたっては、各自治体が定める「排水設備工事指針」への準拠が必要です。この指針は下水道法と建築基準法を基本としながら、地域の気象条件、地盤特性、下水道整備状況を反映した独自基準を定めています。施工前に該当自治体の基準を確認しましょう。

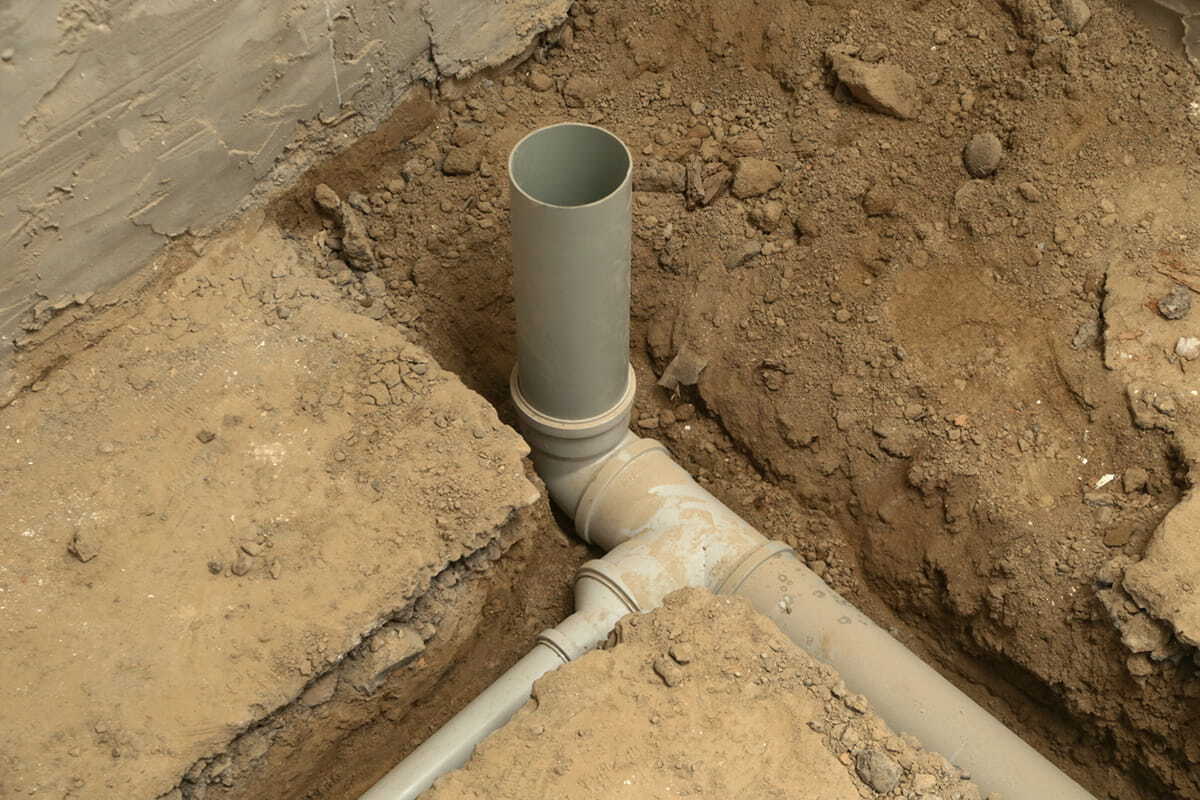

指定工事店制度の有無と役割(自治体指定業者による施工・申請)

指定工事店制度は、下水道法および各自治体の条例、水道法第16条の2（給水装置工事の場合）に基づき各自治体が定める制度です。専門知識と技術を持つ業者のみに工事を認めることで、粗悪な工事による被害を防ぎます。

排水設備等工事完了届の手順

排水設備工事が完了したら、自治体へ完了届を提出し、検査を受ける必要があります。

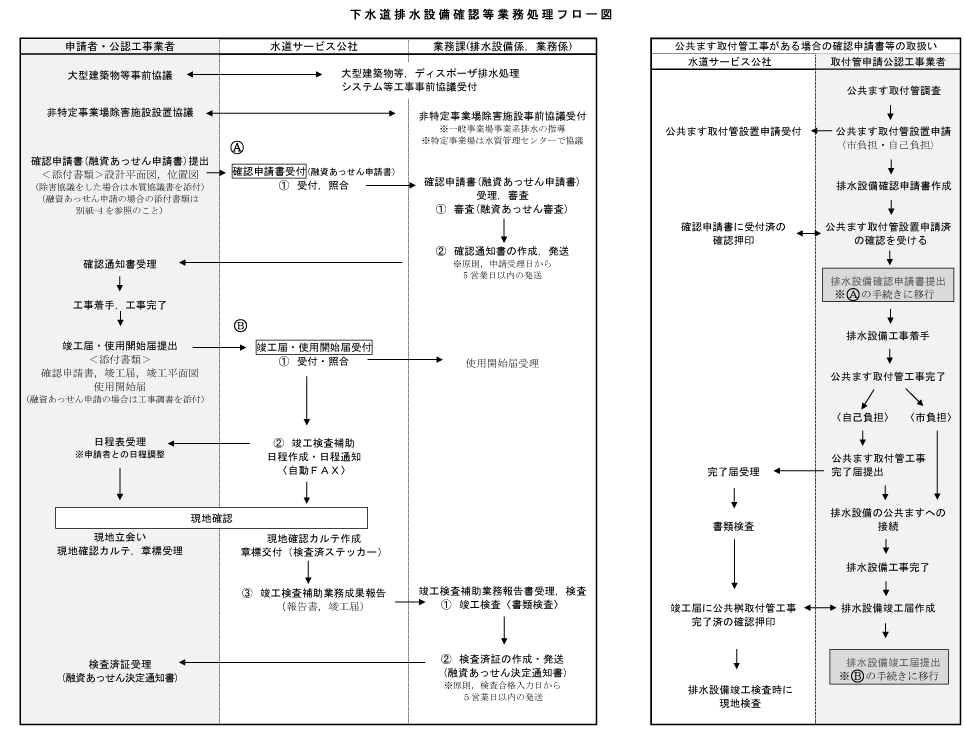

以下のフロー図では、下水道排水設備工事における確認（申請）から検査、使用開始までの事務手続きの全体像を整理しています。

出典：仙台市「排水設備確認申請の手引き」

完了届は、工事が法令要件を満たしているかを確認する法定手続きです。その提出から使用開始までの流れは以下となります。

提出先は自治体の下水道担当(上下水道局・水道課など)で、工事完了後速やかに提出します。

完了届の記載項目と添付書類

完了届には以下の項目を記載し、必要書類を添付します。

また、立ち会い検査では、設計図面との一致性、勾配の適切性、マンホール・清掃口の設置位置と構造、トラップの有無と構造、通気管の設置状況を確認します。

よくある申請不備と対策

よくある不備は、図面の標高基準未記載、写真不足、指定工事店要件未確認、雨水・汚水の系統誤りです。提出前に記載項目と添付書類を入念にチェックすることで、これらの不備を防げます。

排水設備等工事完了届の実務チェックリスト

提出前の最終確認として、以下の項目をチェックします。

施工写真・図面の撮影・作成のコツ

施工写真は、工事の品質と進捗を客観的に残すために撮影します。検査時の証拠資料となり、トラブル発生時も施工内容を確認できます。

まず、埋設前後では、勾配計器の表示を含めて写真撮影を行います。勾配計を配管に当てた状態で撮影すれば、設計どおりの勾配で施工した証拠を残せます。

配管の全体像だけでなく、接続部や桝の設置状況も記録しておきましょう。撮影時には黒板やホワイトボードに撮影日時と箇所を書いて一緒に撮影すると、後から整理しやすくなります。

図面表現では、基準高(BM:ベンチマーク)、縦断記載、勾配注記の統一が求められます。縦断図に管底高と地盤高を記載し、勾配は分数表記(例:1/100)で統一します。

なお、施工写真をデジタル化して日付順に並べ、クラウドシステムで共有すれば、検査時の資料提出がスムーズになります。必要な写真を素早く検索でき、工事の進捗状況も関係者全員で確認できるため便利です。
